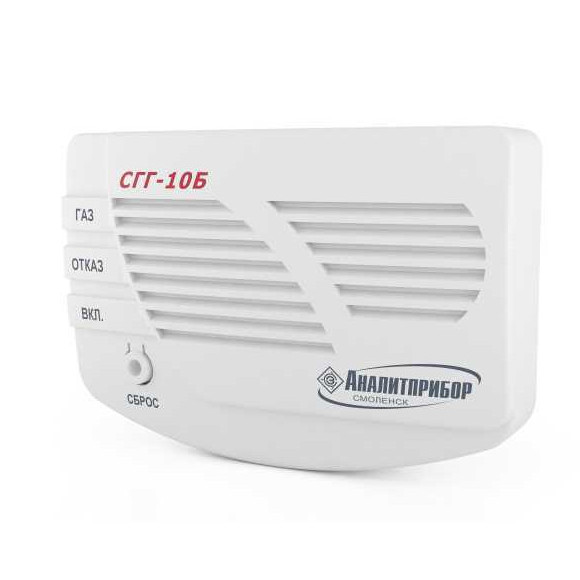

СГГ10-Б – бытовой сигнализатор горючих газов
Бытовой сигнализатор горючих газов СГГ-10Б предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.
Цены на сигнализатор СГГ-10
| Наименование | Опт, руб. | Розница, руб. |
| Сигнализатор СГГ-10-Б ИБЯЛ 413.216.047 | по запросу | по запросу |
| Сигнализатор СГГ10-Б-МР ИБЯЛ 413.216.047-02 | по запросу | по запросу |
| Сигнализатор СГГ10-Б-ОР ИБЯЛ 413.216.047-04 | по запросу | по запросу |
| Сигнализатор СГГ10-Б-И ИБЯЛ 413.216.047-06 | по запросу | по запросу |
Основные технические характеристики сигнализатора горючих газов СГГ-10Б
| Характеристики | Значения | Примечание |
|
Пороги срабатывания (по метану), % НКПР 1-ый порог 2-ой порог |
10 20 |
отключаемый сигнализация блокирующая |
| Коммутирующие параметры дублирующего оптореле | 40 В; 220 мА | контакты нормально разомкнутые |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
| Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
| Степень защиты (по ГОСТ 14254) | IP 42 | |
| Напряжение питания, В | 100-260 | (50 ± 1) Гц |
| Диапазон температуры окружающей среды, °С | от -10 до + 50 | |
| Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду=15; 20; 25; 32) |
|
Длина кабеля для подключения электромагнитных клапанов, м |
5 |
максимальная длина кабеля 100 м (с сопротивлением жилы не более 50 Ом на 1 км) |
| Потребляемая мощность, ВА, не более | 10 | |
| Время прогрева, мин, не более | 5 | |
| Время срабатывания сигнализации, с, не более | 15 | при превышении сигнальной концентрации в 1,6 раза |
| Габаритные размеры, мм, не более | 143х95х41 | |
| Масса, кг, не более | 0,2 | |
|
Средний срок службы, лет сигнализатора датчика |
10 5 |

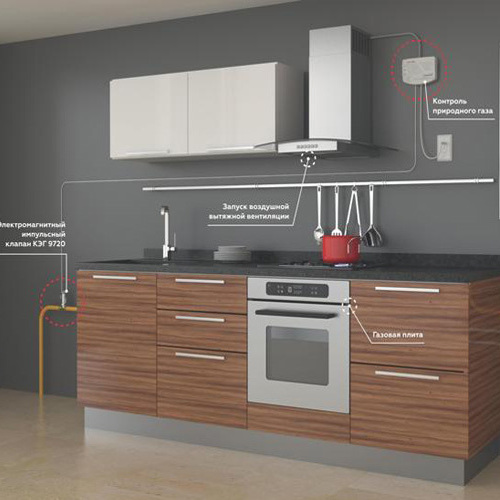

При достижении концентрации газа равной 10% НКПР газосигнализатор предупреждает об аварийной ситуации прерывистыми звуковым и световым (красным) сигналами, при достижении 20% НКПР газосигнализатор выдает сигнал на запирание электромагнитного клапана и предупреждает об аварийной ситуации звуковым и световым (красным) сигналами, а также транслирует факт утечки газа, в зависимости от модификации, через интерфейс Rs485 или по радиоканалу, а также срабатыванием "сухих" контактов реле (см. таблицу).
Наличие нескольких модификаций позволяет выбрать необходимую модель газосигнализатора.
Исполнения газосигнализаторов СГГ10-Б
| Условное наименование сигнализаторов | Обозначение сигнализаторов | Варианты установки порогов сигнализации «ГАЗ» | Наличие «сухих» контактов | Способ присоединения ТХД |
Наличие интерфейсов RS485 / Радиоканал |
| СГГ10-Б | ИБЯЛ.413216.047 |
а) 1 порог: аварийный - 10% НКПР; б) 1 порог: аварийный - 20% НКПР; в) 2 порога:предупредительный - 10 % НКПР,аварийный - 20 % |
- | пайкой | - / - |
| СГГ10-Б-ОР | ИБЯЛ.413216.047-04 | ОР | пайкой | - / - | |
| СГГ10-Б-И | ИБЯЛ.413216.047-06 | - | разъемное | + / - | |
| СГГ10-Б-РК | ИБЯЛ.413216.047-08 | - | разъемное | - / + |
Примечание:
1. Знак «-» означает отсутствие функции, знак «+» наличие;
2. ОР - оптоэлектронное реле (контакты реле нормально размкнутые);
3. Значение порогов выбирается потребителем (установкой перемычки).
Достоинства СГГ-10Б:
- соответствие Европейскому нормативу EN 501194:2000
- высокая степень защиты IP 42
- возможность организации сети через интерфейс Rs485 или по радиоканалу с форматом передачи данных Zigbee
- подключение кабелей без пайки (клеммная колодка)
- широкий температурный диапазон от -10 до +50 оС
- возможность подвода питания "скрытой" проводкой
- наличие кнопки "сброс-тест" для тестирования газосигнализатора
- возможность подключения к системам пожарной сигнализации
- наличие модификации с легко съемным датчиком (разъемное соединение)
- малые габариты и вес
- срок службы датчика - 5 лет
Комплект поставки:
Газоигнализатор СГГ10-Б, ЗИП, эксплуатационная документация.
За отдельную плату для поверки газосигнализатора поставляются баллоны с поверочной газовой смесью ГСО-ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР, термохимический датчик, электромагнитные клапаны-отсекатели КЭГ-9720 (dy=15, 20, 25, 32), блок сбора и передачи информации на пульт диспетчера ГРО, антивандальный защитный кожух (для размещения в подъездах), выносной пульт сигнализации (звуковой и световой).
