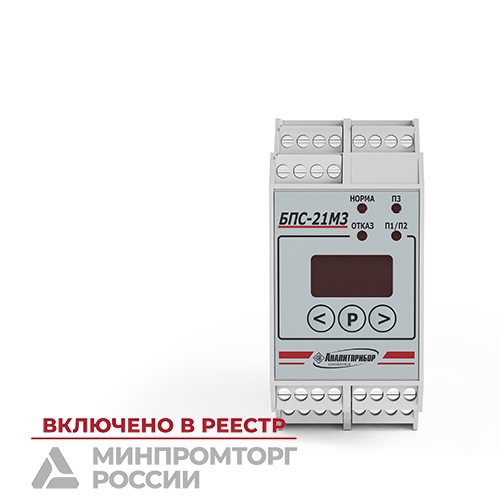

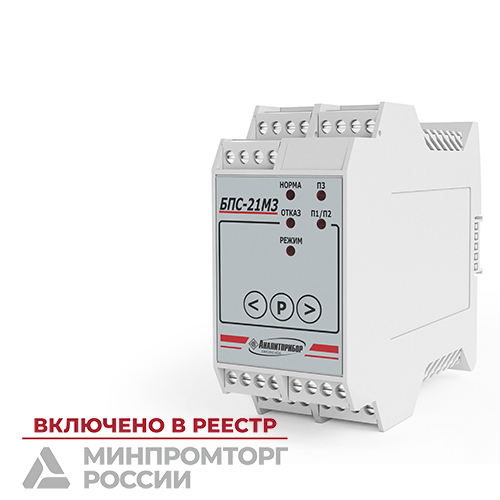

БПС-21М3 - блок питания и сигнализации
БПС-21М3 - блок питания и сигнализации применяются в качестве устройств питания, сигнализации, искробезопасных барьеров, контроллеров сбора данных совместно с выносными датчиками различных типов, размещаемыми как в невзрывоопасных, так и взрывоопасных зонах.
Цена по запросу
Режим работы - непрерывный.
Рабочее положение - вертикальное.
Предназначены для:
- формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств
- интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД)
- обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства
- архивации полученных данных, событий и показаний (модуль КСД)
- подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К)
- выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле
- модуль КСД предназначен для сбора информации датчиков-сигнализаторов ДАТ-М-06 ИБЯЛ.413216.044-05, датчиков газосигнализаторов ДАХ-М-06 ИБЯЛ.413412.005-05, датчиков-газоанализаторов ДАК ИБЯЛ.418414.071-17 ...-21, датчиков-газоанализаторов фотоионизационных ДАФ-М при их соединении в шлейф

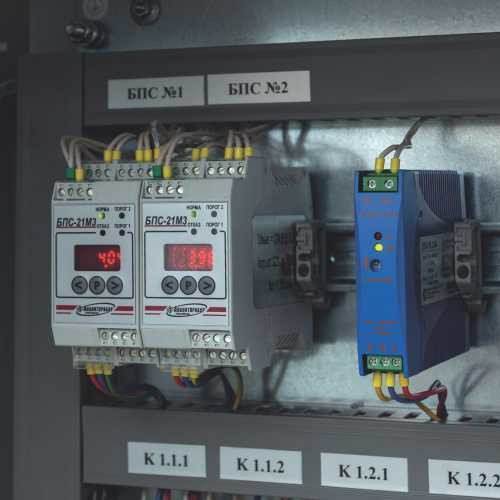

Блоки предназначены для установки на рейки типоисполненийТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки).
Технические характеристики
| Характеристика | Значение | Примечание |
| Степень защиты блоков | IP20 | |
| Температура окружающей среды, °С | +1 / +50 | |
| Мощность, потребляемая БПС-21М3 от источника постоянного тока, Вт, не более | 15 | |
| Аналоговый выходной сигнал, мА | 4-20 | |
| Цифровой выходной сигнал | RS485, Ethernet | блок КСД для подключения к ПК, контроллерам верхнего уровня |
| Параметры контактов реле | 40 В; 0,2 А* | порог 1, порог 2, порог 3,отказ, статус, режим |
| Габаритные размеры, мм | 52х114х102 | масса блоков 1,2 кг |
